Таймер курильщика или просто таймер.

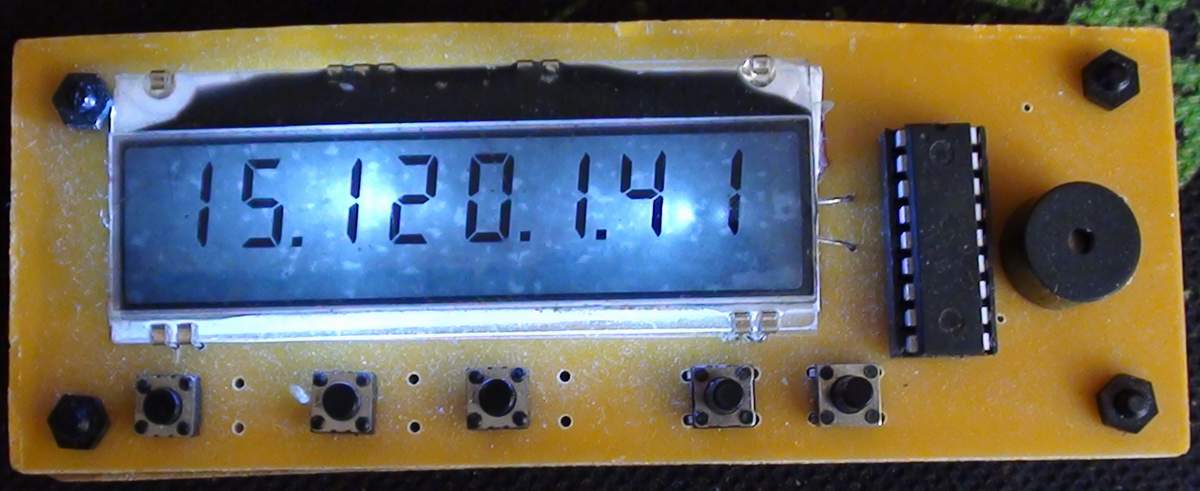

Таймер предназначен для тех,кто хочет бросить курить постепенно уменьшая количество выкуреных сигарет в день.Слева на индикаторе первые две цифры это количество сигарет,вторые три цифры установленое время между перекурами и третьи три цифры фактическое время  между перекурами.

Время между перекурами программируемое и его можно установить от 5 минут до 9 часов 55 минут кнопками плюс и минус.Разрешение установки 5 минут.Установки прописываются в энергонезависимую память и сохраняются при выключении питания.

Утром кнопкой сброс таймер обнуляете.Покурили жмете кнопку прибавить сигарету.В первых двух цифрах появляется количество сигарет.Все остальное,кроме установки периода перекура обнуляется.После отработки периода перекура мигает светодиод и звучит звуковой сигнал в течение одной минуты.Если хотите можно покурить,то тогда нажмите кнопку плюс сигарет.И время начнется сначала.Таймер можно использовать для других периодических напоминаний-приеме лекарств,кормления рыбок и так далее.  Кнопкой LED можно включить-выключить подсветку.

У меня он питается от батареи телефона.Без выключения питания.Работает без подзарядки дней 10. Заряжаю от компьютера через зарядно-разрядное устройство для литиевых батарей.

Немножко о индикаторе TIC55.Чтобы сделать его прозрачным аккуратно снимаете серебристую наклейку.Под ней будет вязкая субстанция.Это поляризующая жидкость.Ее счищать нельзя.Сразу заклеивайте ее прозрачным скотчем.

Архив с прошивкой,платой и Протеусом здесь.
